mLab MIDI Channel Splitter

Übersicht

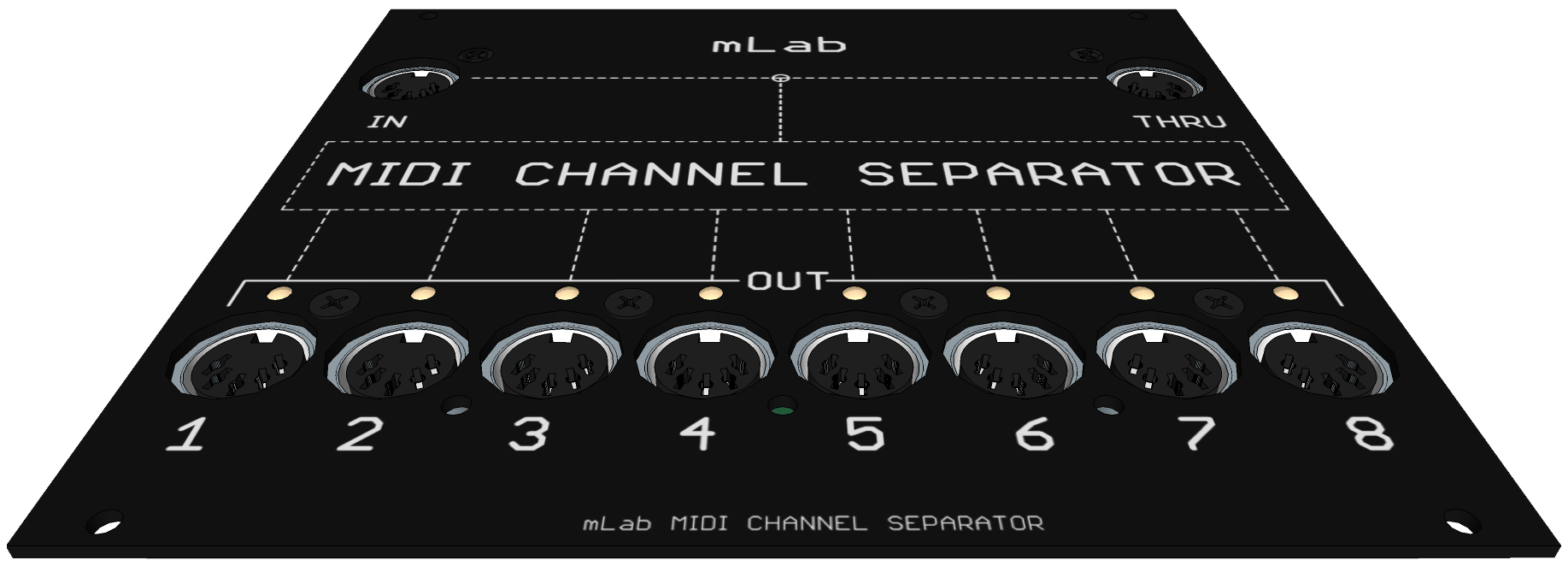

• 28HP EuroRack Modul
• 1 x MIDI IN
• 1 x MIDI THRU
• 8...16 x MIDI OUT

Der MIDI-Kanal-Splitter leitet MIDI-Daten von einer Quelle zu mehreren Zielen basierend auf MIDI-Kanalinformationen. Einstellungsfunktionen erlauben die Zuweisung von Kanälen zu verschiedenen Ausgängen.

Funktionsweise

1. Eingang: Empfängt MIDI-Daten von jeder MIDI-Quelle.
2. Kanaltrennung: Trennt MIDI-Nachrichten nach Kanalinformationen.
3. Routing: Sendet jeden Kanal an den zugewiesenen Ausgang.
4. Ausgang POLY MODE: Jeder Ausgang empfängt nur seinen Kanal.
5. Ausgang OMNI MODE: Ohne Kanalzuweisung werden alle Kanäle nach Ausgangsnummer konvertiert.
6. Transpose: Jeder Ausgang kann +/- 12 Halbtöne transponiert werden.

Hardware

28HP EuroRack Modul, 1 x MIDI-IN, 1 x MIDI THRU, 8 x MIDI OUT, erweiterbar auf 16 Ausgänge.

Anwendungen

• Live-Auftritte mit mehreren MIDI-Instrumenten
• MIDI-Aufnahmen mit separaten Tracks
• Übersicht bei komplexen MIDI-Live-Setups

Setup via SysEx

Port Number 0...16           0 = all MIDI ports
|   Port Channel 0..16       0 = OMNI
|   |   Port Transpose 0..24 0 = Oct Down, 12 = No Transpose, 24 = Oct Up
v   v   v
F0, 10, 4D, 43, 53, Nr, Ch, Tp, F7


Setup via CC

• Channel = Port Number
• #110 = Port Channel
• #111 = Port Transpose
• #112 = Defaults

Output

• 8...16 MIDI-Prozessoren, einer pro Ausgang
• Output Number = Hardware-ID, 0 = alle Ausgänge
• Output Channel POLY/OMNI wie oben beschrieben
• RGB LED zur Statusanzeige: R = Note, G = Controller, B = SysEx
