OSC magic Bedienungsanleitung (Basic)

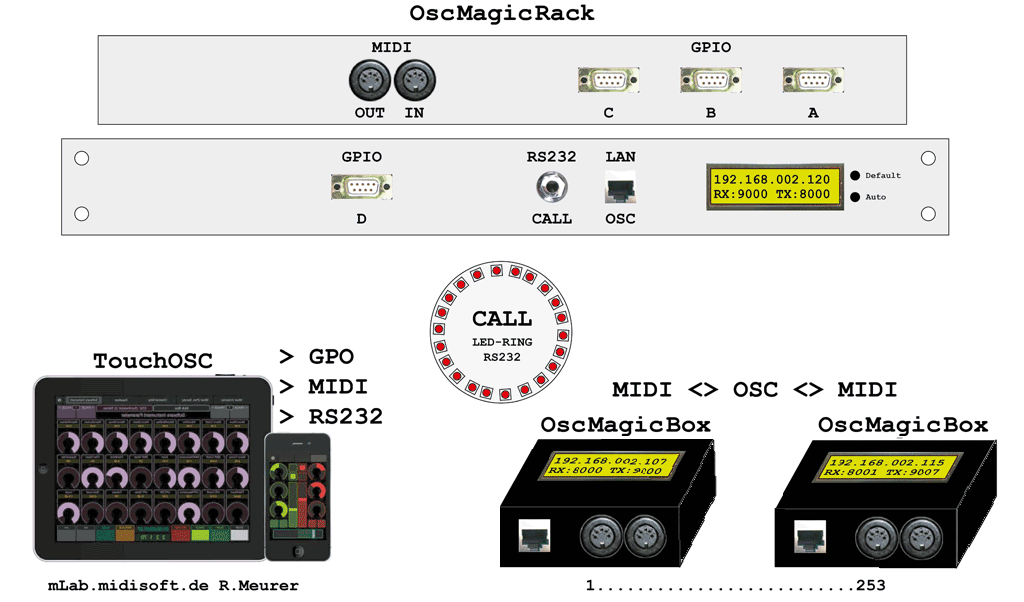

1. Überblick
- Rack = zentrale Steuer- und Routing-Instanz
- OSC, MIDI, RS232, GPIO, Alarm-Buzzer
- IP- und Port-Zuweisung für alle Teilnehmer
- Interpretation und Weiterleitung von Nachrichten
- Box = Hardware-Endpunkt
- MIDI-In/Out, GPIO, RS232
- Keine eigene Netzwerkverwaltung → Routing durch Rack
2. Netzwerk & IP
Default Switch:
- Kurz gedrückt: bezieht die nächste freie IP-Adresse automatisch (DHCP)
- Lange gedrückt halten: die default IP 192.168.2.120 wird gesetzt
- Web-Interface kann über die aktuelle IP im Browser aufgerufen werden
Auto Switch:
- Kurz gedrückt: Anzeige der MAC-Adresse
- Lange gedrückt halten: DHCP/Auto-Zuweisung, alle Boxen im Netz erhalten ihre IP und Port-Zuweisungen automatisch
- Manuelle Zuweisung nur über USB-Terminal
USB-Terminal (31250,8N1)
| Parameter | Bedeutung | Beispiel | /? Help |
|---|---|---|---|
| MAC | Hardwareadresse | A8:61:0A:B6:58:5C | /mxx:xx:xx (letzte 3 Oktette änderbar) |
| Default IP | Eigene Adresse | 192.168.002.120 | /ixxx.xxx.xxx.xxx |
| Unicast IP | Zieladresse | 192.168.002.xxx | /dxxx.xxx.xxx.xxx |
| Port | UDP-Empfang für OSC | 9000 | /rxxxx |
| Port | UDP-Senden für OSC | 8000 | /txxxx |
| Gateway | Default Gateway | 192.168.2.254 | fix |
| Broadcast IP | Nachricht an alle | 255.255.255.255 | fix |
3. GPIO-Port A1-D8
GPO Output-Kanäle
- GPO 1-32 können via OSC oder das Web-Interface geschaltet werden
- 8 Kanäle pro Port (A1–D8)
- Jeder Kanal kann ON/OFF (1/0) sein
- Status wird direkt am Rack-LCD angezeigt
GPI Input-Kanäle
- GPIO-Port D1-8 kann als Input Trigger konfiguriert werden
- Aktionen bei Eingangssignal:
- Senden von MIDI-Noten oder CCs an ausgewählte Teilnehmer
- Senden von RS232-Nachrichten
- Aktivieren des Alarm-Buzzers / LED-Ring
- Konfiguration erfolgt im Web-Interface → Routing-Tabelle für Input-Pins
