Die SLOT MACHINE verfügt über 12 Drum-Modul-Slots. Jedes Modul ist mit drei 6,3
mm TRS-Buchsen ausgestattet:
Trigger In
Gate Out
Audio Out
Alle TRS-Buchsen lassen sich über Jumper zwei internen Bussystemen zuordnen, wodurch eine vorkonfigurierbare
Routing-Matrix entsteht:
Trigger-Bus 1-12
Audio-Bus 1-12
Werkseitig sind die Jumper so konfiguriert, dass die Rhythm Control das Trigger-Signal liefert, sofern kein
Trigger In angeschlossen ist. Mehrere Slots können verketten werden, indem das Gate Out eines
Slots mit dem Trigger In eines anderen verbunden wird. Standardmäßig werden alle Audio
Out-Signale über den internen Stereo-Mixer ausgegeben. Alternativ können einzelne Ausgänge genutzt werden,
wodurch bis zu 14 unabhängige Signale zur Verfügung stehen.
Schließt man einen externen Patch an, werden die vordefinierten internen Verbindungen automatisch getrennt:
Bei einem externen Trigger wird das Signal direkt zugeführt, und das interne Routing der
Rhythm Control zum Slot wird deaktiviert.
Beim Audio-Routing trennt eine externe Verbindung an der Audio Out-Buchse die
interne Anbindung an den Mixer, wodurch das Signal aus der Stereo-Summe entfernt wird.
So entsteht eine flexible Kombination aus Einzelausgängen und interner Stereo-Summe, die individuell konfiguriert
werden kann.

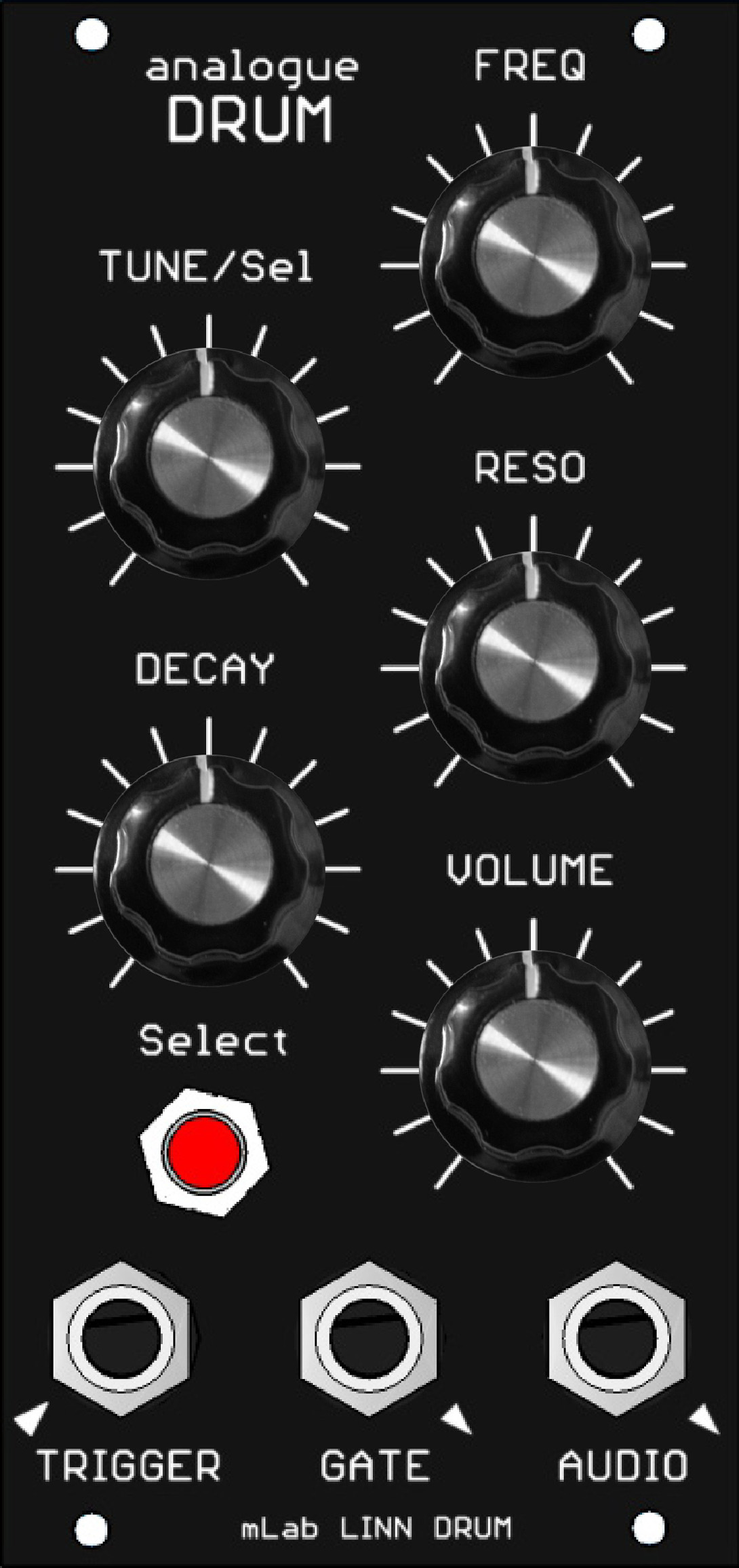

Momentary Switch: Poti wählt Sound, beim Loslassen wird Tune aktiviert
Decay-Poti triggert VCF- und VCA-Envelore

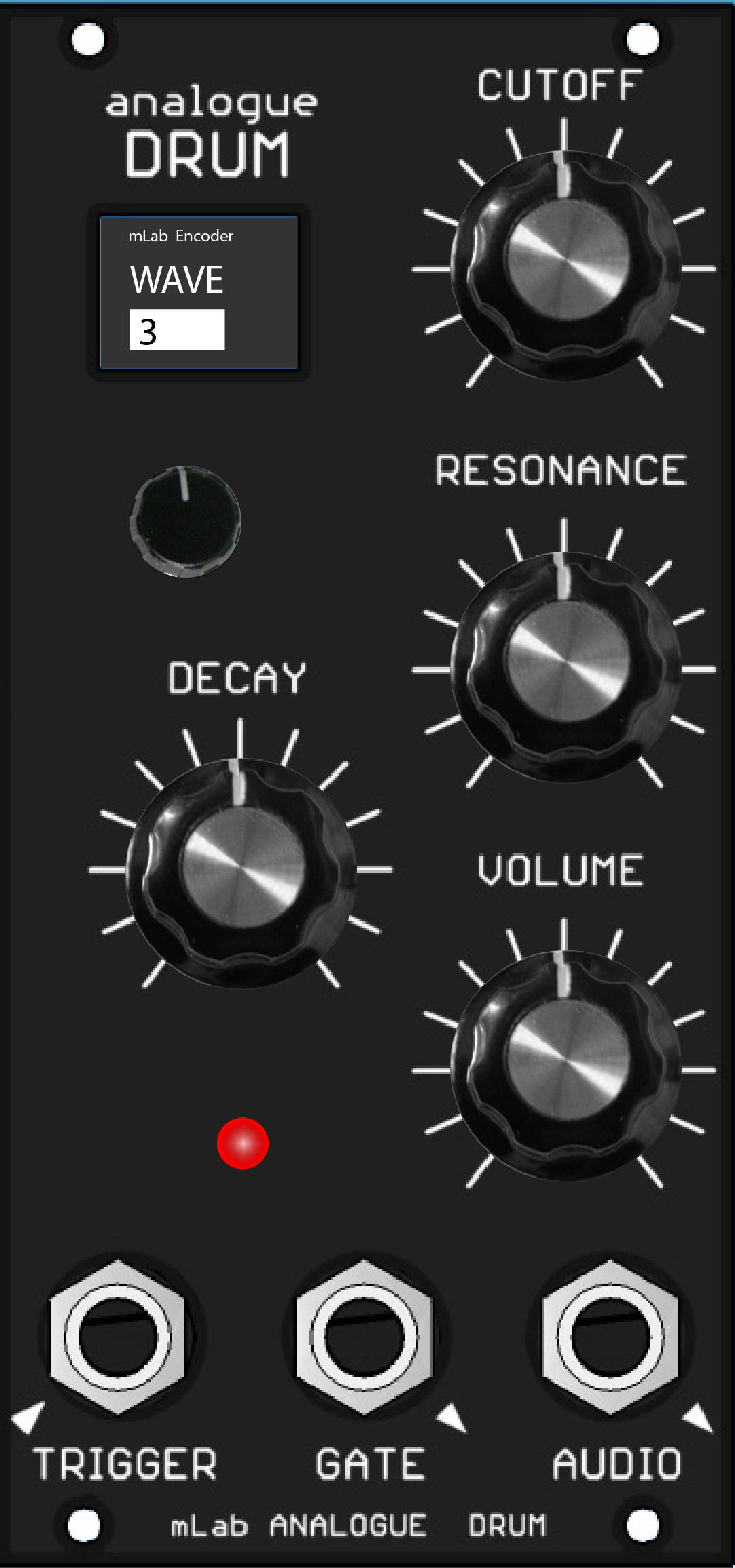

Extended Function Modul
OLED Display & Rotary Encoder statt Tune/Select Poti
Encoder wählt Drum-Sounds
Encoder-Taste: Tune-Modus oder Decay-Mode (Filter, VCA, beide, keine)
Trigger-LED zur Visualisierung der Signalaktivität

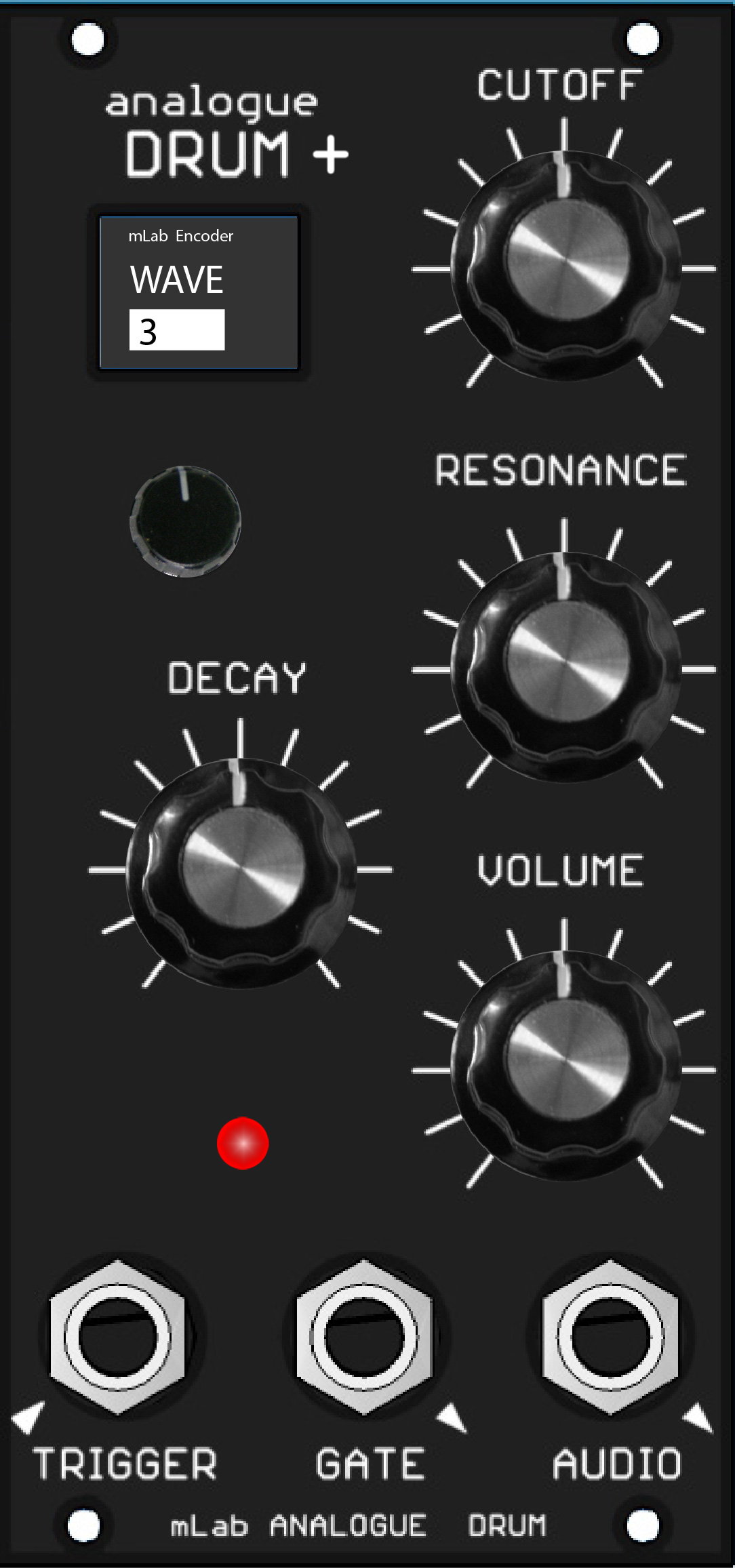

Extended Memory Modul
Alle Features des Extended Function Moduls
8x mehr Speicher für Sounds
Ideal für Cymbals oder große Soundbibliotheken
Alle Moduleinstellungen werden automatisch gespeichert.

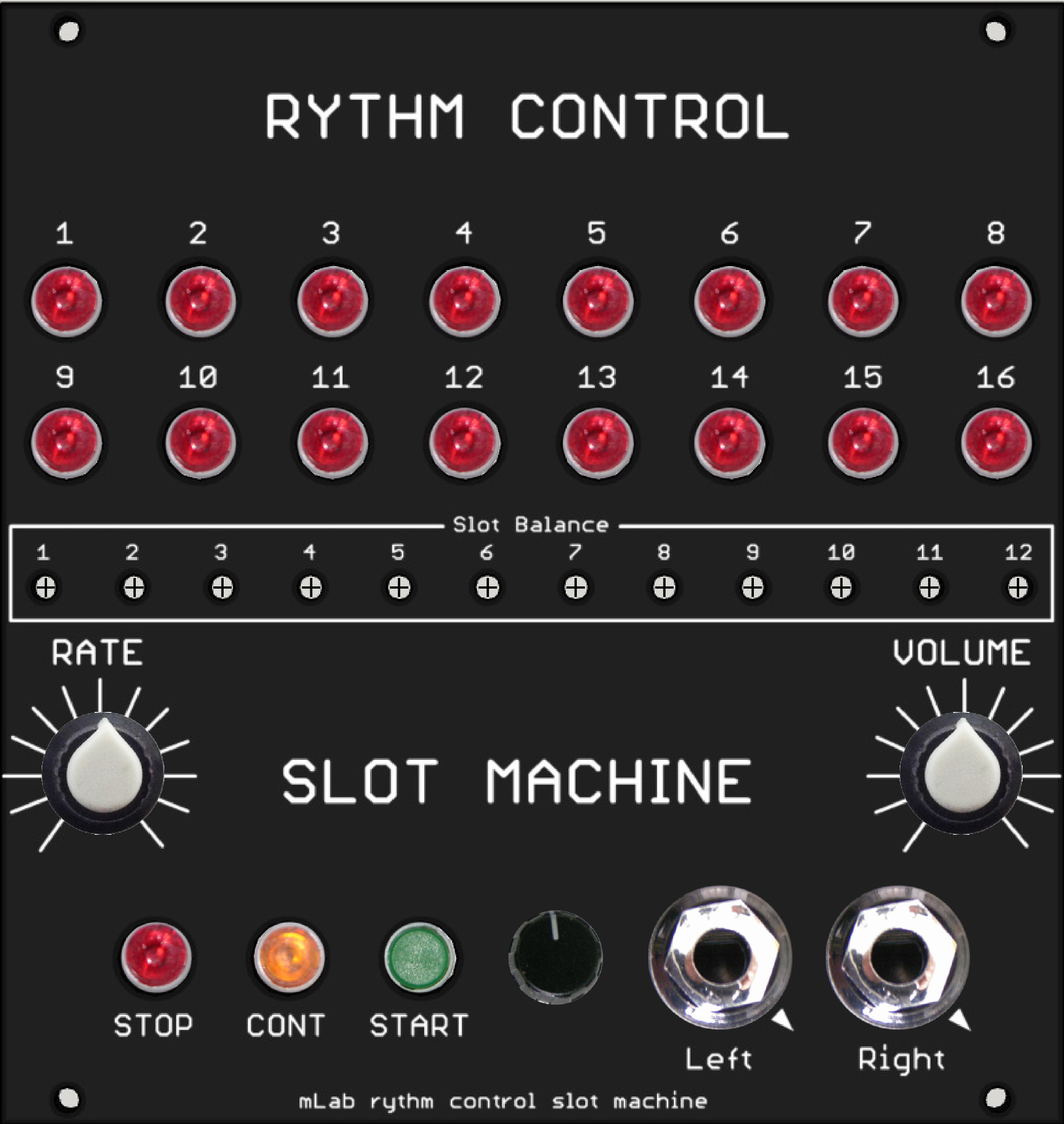

Rhythm Control
Die Rhythm Control verfügt Über einen 16-Step Pattern/Song/Chain Sequencer:
16 Patterns
16 Songs mit bis zu 16 Patterns pro Song
Song Chain Funktion: Songs unabhängig miteinander verknüpfen
Bedienelemente
Buttons 1-12: Trigger für Slots 1-12. LED zeigt aktiven Slot.
CONT: Schaltet zwischen Song- und Pattern-Mode um
START: startet Pattern oder Song
STOP: stoppt Pattern oder Song
Encoder: Auswahl Pattern oder Song; kurz drücken = Auswahl, lang drücken = Speichern oder SysEx Dump
Kopieren von Pattern: Auswahl Source → kurz Encoder drücken → Auswahl Destination → Save
SysEx Dump: Encoder lang drücken → STOP LED aus / START LED an → loslassen
Pattern & Song Playback
Während der Pattern-Wiedergabe scrollt die Pointer-LED, Trigger-LEDs zeigen die aktiven Steps.
Song Pointer LED zeigt aktuellen Song-Step, Pattern LED zeigt aktuelles Pattern.
Slots und Songs können während der Wiedergabe editiert werden.
Für eine noch komfortablere Bearbeitung steht unsere kostenlose Composer App zur Verfügung.
Pattern & Song
Die Composer App ermöglicht die komfortable Bearbeitung von Songs und Patterns. Alle Funktionen stehen in
Echtzeit zur Verügung, sodass Änderungen auch während des laufenden Betriebs durchgeführt werden können.
Slot Zuweisungen in der Composer App
Im Pattern Composer lässt sich jeder der 12 Slots entsprechend dem zugewiesenen Sound frei beschriften.
Slot
Instrument
1
Snare
2
BassDrum
3
HiHat
4
Tom 1
5
Tom 2
6
Tom 3
7
Ride
8
Cymbal Crash
9
Clap
10
Clave
11
Tambourine
12
Shaker

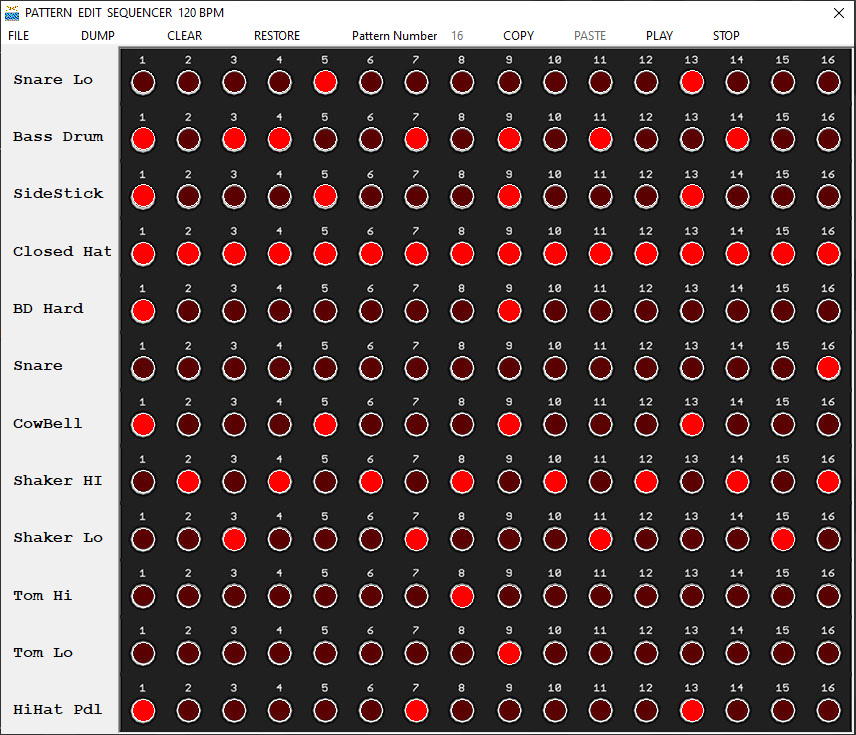

Pattern Composer
Pattern Page der Composer App
Ein Pattern kann während der Erstellung direkt im Editor oder Über die Slot-Machine-Engine abgespielt werden.
Praktische Standard-Intervalle können per Doppelklick angewendet werden:
Doppelklick auf "1": Alle Trigger in dieser Instrumenten-Zeile werden aktiviert.
Doppelklick auf "2": Jedes gerade Event innerhalb der Zeile wird aktiviert.
Doppelklick auf "3": Jedes ungerade Event wird aktiviert.
Doppelklick auf "4": Jedes zweite gerade Event (z.B. 2, 6, 10 ...) wird aktiviert.
Mit der Leertaste startest und stoppst du die interne Clock des Pattern-Generators. Über die
PLAY/STOP-Tabs oben rechts steuerst du die Clock der Slot-Machine, mit dem
DUMP-Tab sendest du dein aktuelles Pattern direkt in die Maschine. Alles funktioniert in
Echtzeit.

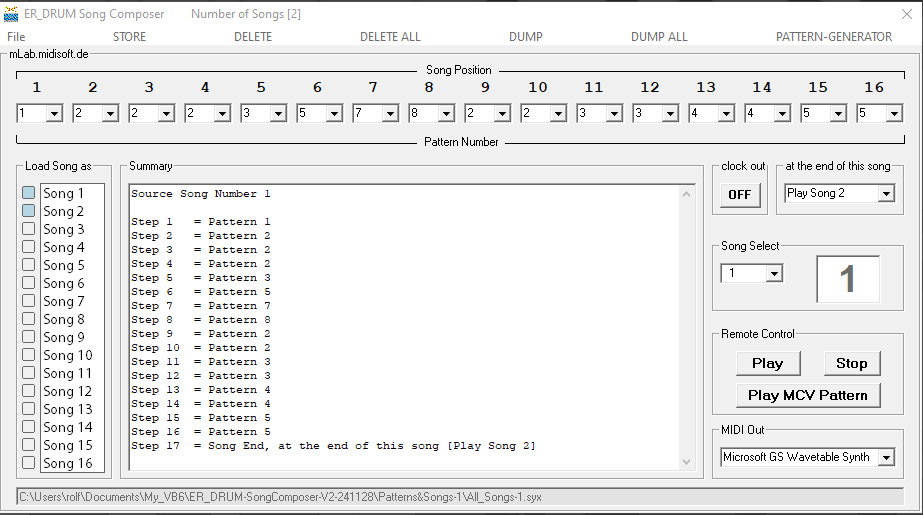

Song Composer
Song Page der Composer App
Hier können beliebig viele Patterns und Song-Ketten erstellt werden. Für jede Song-Position kann ein beliebiges
Pattern abgespielt oder das Song-Ende gesetzt werden.
Über das Dropdown-Menü 'At the End of this Song' kann festgelegt werden, was nach dem Ende des
Songs passiert:
Stop: Der Song endet.
Loop: Der Song wiederholt sich von vorne.
Play Song number: Ein anderer Song (1-16) wird gestartet.
So ergeben sich unzählige Möglichkeiten, lebendige und abwechslungsreiche Songs zu komponieren - deiner
Kreativität sind keine Grenzen gesetzt!
MIDI & SysEx
Start/Stop-Befehle (FA / FC)
Program Change 1-16: wechselt Pattern oder Song je nach Modus
Note 36-47: Spielt die Slot-Sounds 1-12, wenn Maschine gestoppt
